大型化学車<br>東京消防庁深川消防署豊洲出張所

2025.09.15

大型化学車
東京消防庁深川消防署豊洲出張所　

LINE

左側面

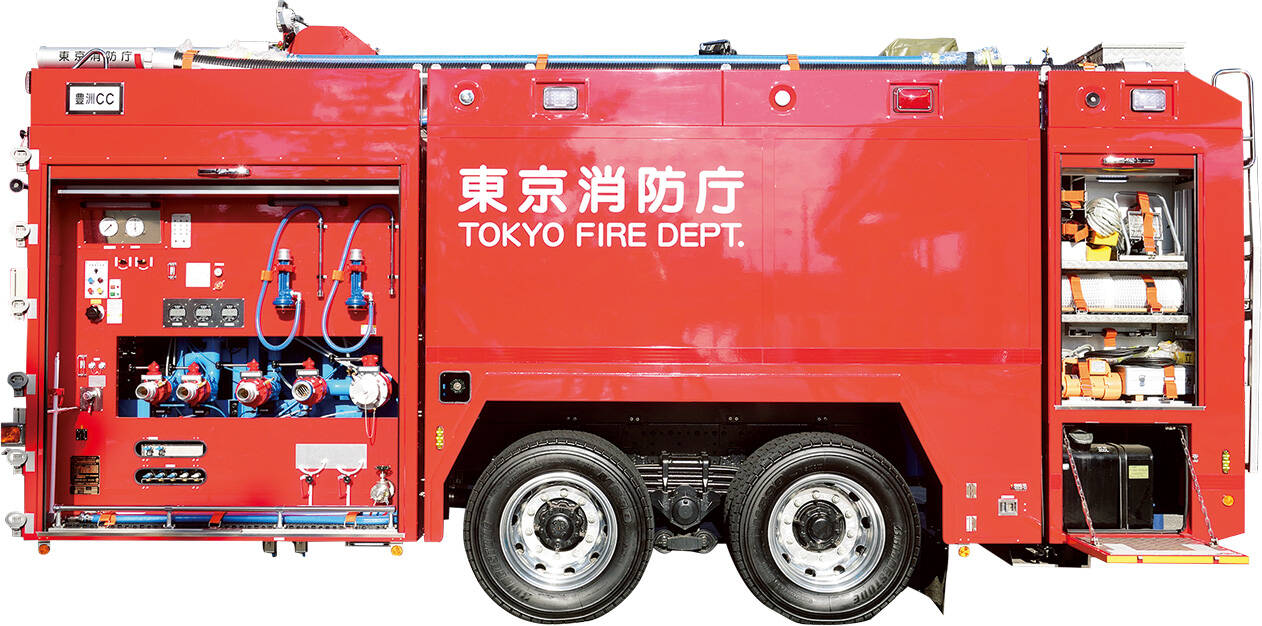

大型化学車東京消防庁深川消防署豊洲出張所 — 内部には前方からA-1級ポンプ装置、1500L薬液槽×2、2700L水槽、資器材収納庫の順に並ぶ。

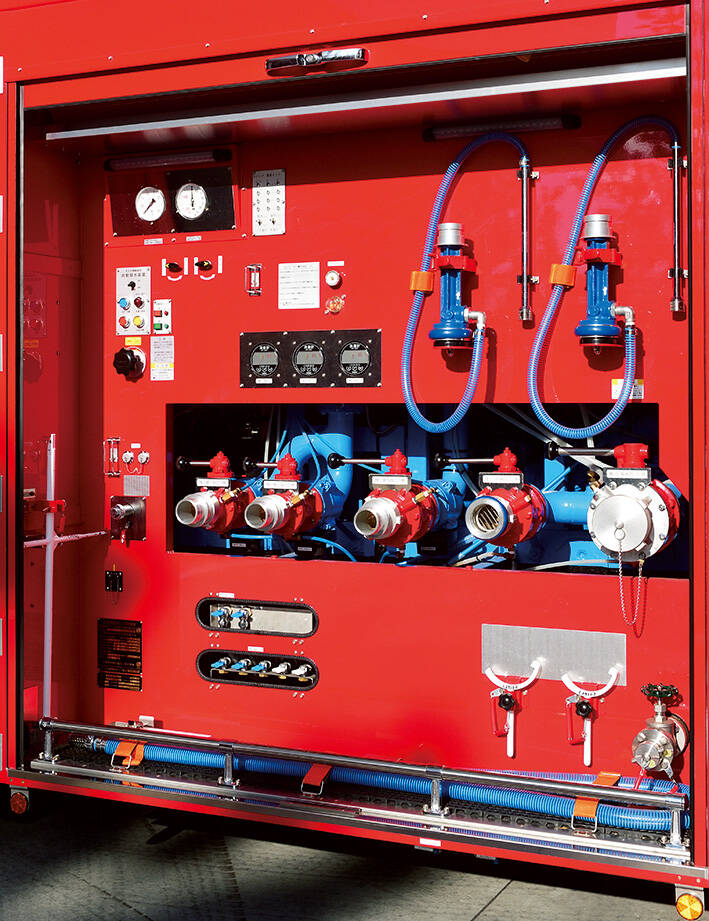

大型化学車東京消防庁深川消防署豊洲出張所 — 左側面のポンプ操作盤には500型中発泡器専用の500型ラインプロポーショナーが2基並んで装備。中央には左側から第1放口、第2放口、第3放口、中継口、吸口が並ぶ。

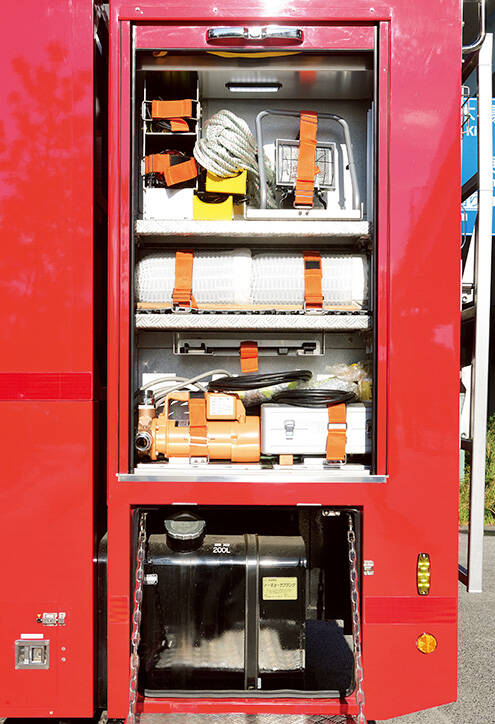

大型化学車東京消防庁深川消防署豊洲出張所 — 左側面後部資器材収納庫には照明装置、泡剤補給用ポンプなどが収納されている。下は200L容量の燃料タンク。

右側面

大型化学車東京消防庁深川消防署豊洲出張所 — ポンプ装置、薬液槽、水槽、資器材収納庫の上方あおり部には赤色警光灯、周囲照明灯のほか、自衛噴霧装置が設置されている。

大型化学車東京消防庁深川消防署豊洲出張所 — 右側面のポンプ操作盤。中央には左から吸口、中継口、第3放口、第2放口、第1放口、下方には左下に右薬液補給口、中上に左薬液補給口、右下に外部吸液口（ポンプ室下部に収納された青い吸液ホースを接続して使用）が並ぶ。

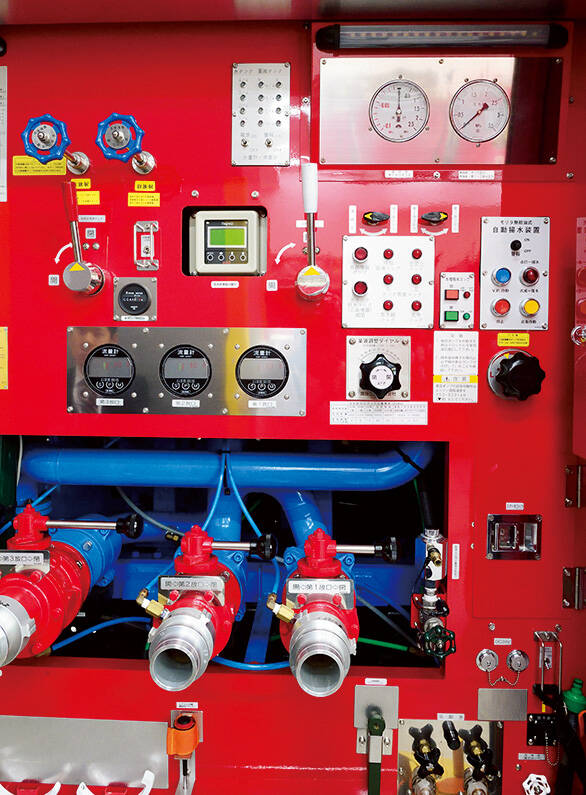

大型化学車東京消防庁深川消防署豊洲出張所 — 右側面、ポンプ操作の制御盤。上段左の青いバルブは自衛噴霧の水放射と泡放射、右は連成計／第3放口圧力計、ポンプ圧力計／第1／第2放口圧力計。中段の大きなレバーは左が泡混合洗浄コック、右が混合コックで、その中央が水ポンプ時間計と放水銃兼総流量計。3口の放口の上部に第3放口流量計、第2放口流量計、第1放口流量計、薬液調整ダイヤル（3％混合）。

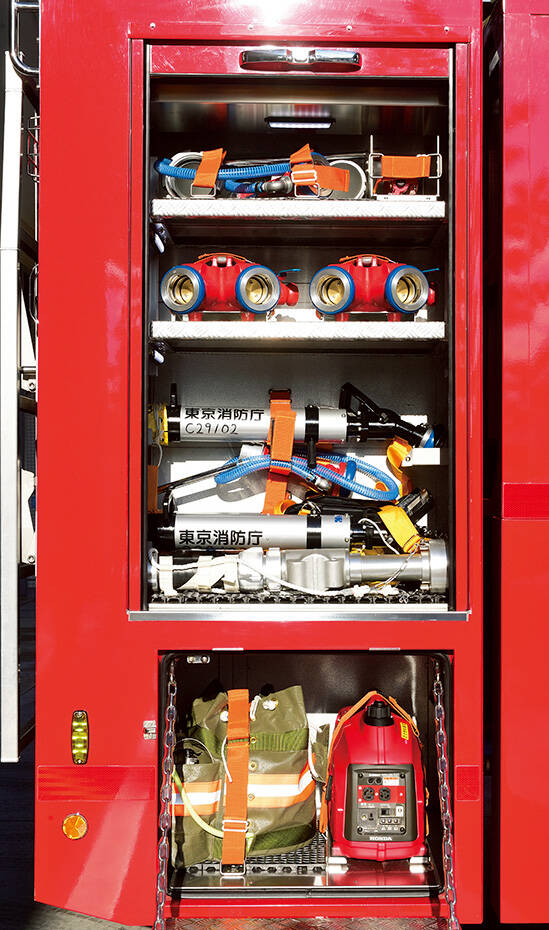

大型化学車東京消防庁深川消防署豊洲出張所 — 右側面の資器材収納庫。停水金具、500型低反動泡ノズル、200型高発泡器専用のラインプロポーショナー装置などを収納。

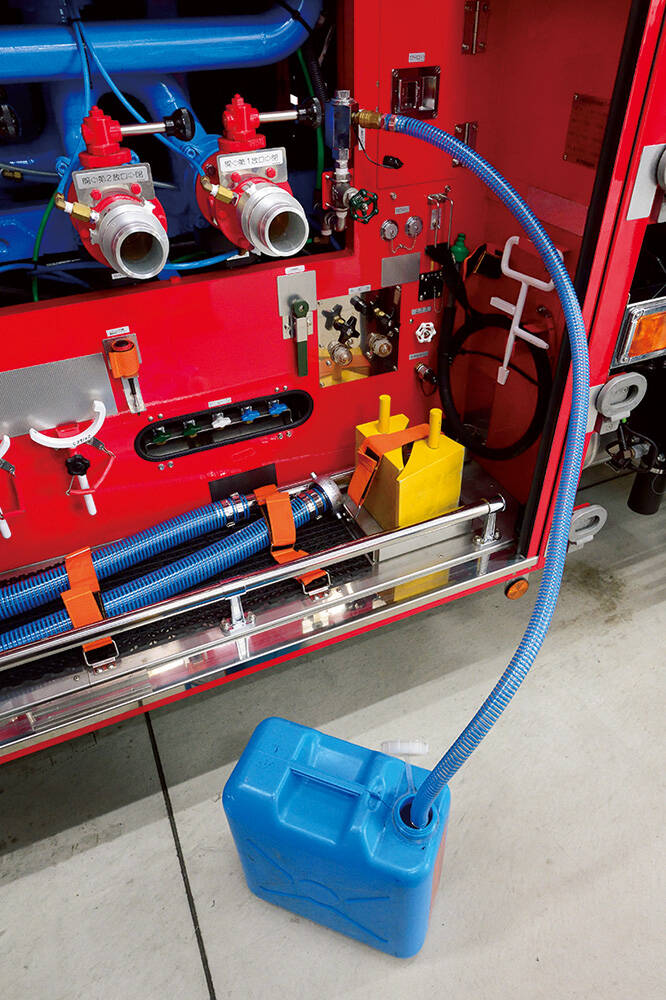

大型化学車東京消防庁深川消防署豊洲出張所 — 合成界面活性剤泡消火薬剤で、A火災にも対応できるよう外部吸液口を装備。

積載資器材

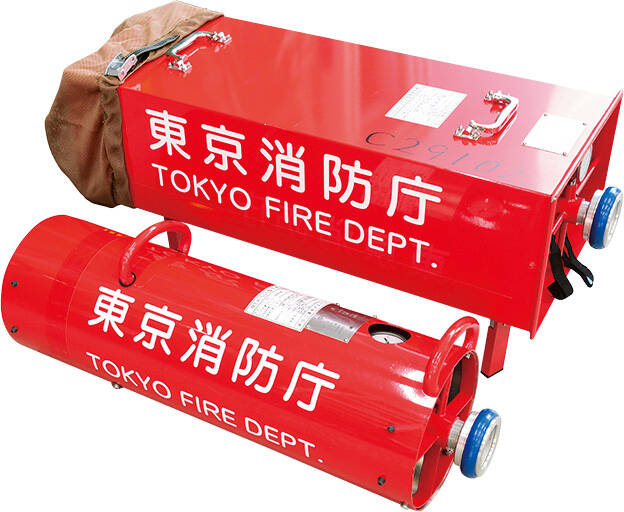

大型化学車東京消防庁深川消防署豊洲出張所 — 手前が500型中発泡器、奥が200型高発泡器。500型中発泡器はフッ素タンパク泡消火薬剤と合成界面活性剤泡消火薬剤のいずれも使用可能で、200型高発泡器は合成界面活性剤泡消火薬剤のみ使用可能。

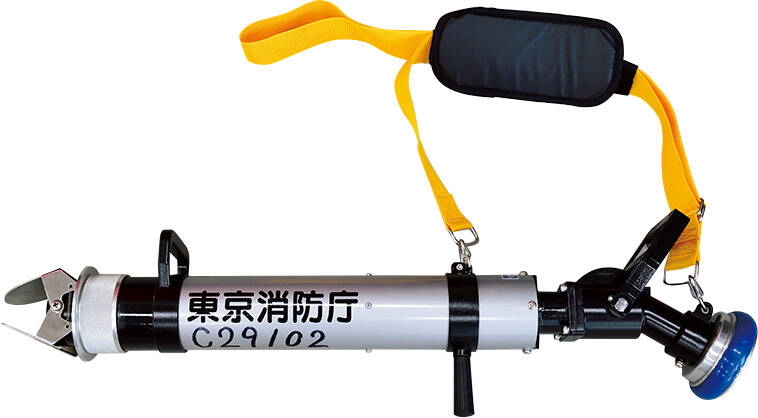

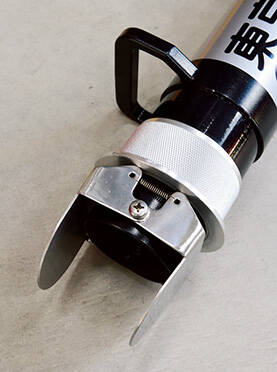

大型化学車東京消防庁深川消防署豊洲出張所 — 500型低発泡ノズルは先端がフラッパーとなっており、直状・広角可変式。

大型化学車東京消防庁深川消防署豊洲出張所

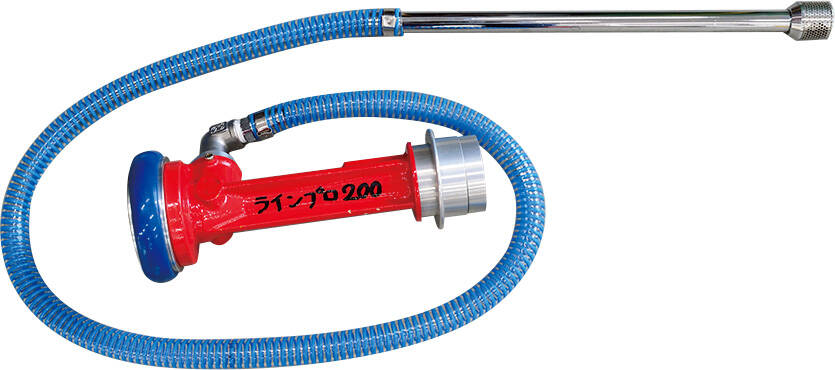

大型化学車東京消防庁深川消防署豊洲出張所 — 200型高発泡器専用のラインプロポーショナー。
